Šroubové kompresory MSM 16-30
příkony motorů: 15 - 18,5 - 22 - 30 kW
tlakové verze: 8 - 10 - 13 bar
 |
Ke stažení - prospekt kompresory šroubové MSM (16-30) |
Způsoby řízení
Kompresory s pohonem pomocí klínových řemenů ve vroubkovaném provedení a s řízením s pevnými otáčkami. Jsou vybaveny šroubovým blokem C67 s poměrem rotorů 6:4 a elektromotorem značky Siemens s efektivitou IE3.
MSM 16-30 obsahují eletkrický rozvaděč Danfoss - IP54, radiální ventilátor, fázové sekvenční relé a vzduchový i olejový chladič. Provoz kompresorů je možný s okolní teplotou +46 °C.
Ve verzi s kondenzační sušičkou MDX je sušička integrovaná do skříně s rosným bosem +3 °C. U verze s tlakovou nádobou platí koncepce suché nádoby, tzn. že vzduch je nejdřív vysušen a poté jde do nádoby.
Řídicí jednotka
Celý stroj je ovládán moderním elektronickým řídícím systémem ES4000 Basic s monochromatickým displejem s ikonami , který zajišťuje maximální efektivitu výroby stlačeného vzduchu. Řídící jednotka ES4000 dále poskytuje zobrazení tlaku, teploty stroje a stavu MH. ES4000 dále poskytuje mnoho důležitých funkcí pro zajištění bezpečnosti chodu stroje a informování obsluhy, údržby.
Konstrukční řešení
Všechny servisní komponenty jsou umístěny z čelní strany stroje, a to zajišťuje snadný přístup. Olejoznak z čelní strany umožňuje odečíst stav oleje bez nutnosti odmontovat panely. Údržba a čištění je tedy práce pro jednoho technika.

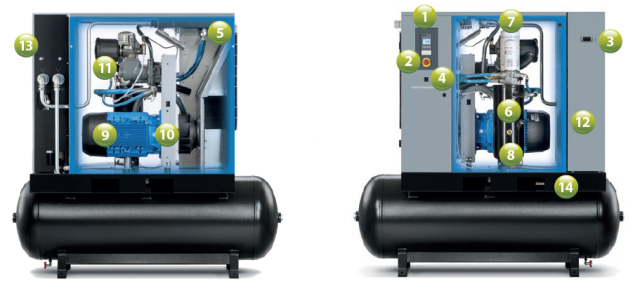

| 1. | filtrační panel |
| 2. | nouzový stop |
| 3. | řídící jednotka |
| 4. | olejový separátor |
| 5. | frekvenční měnič |
| 6. | vzduchový filtr |
| 7. | šroubový blok |
| 8. | motor |
| 9. | ventilátor |
| 10. | převodovka (pevná rychlost) |
| 11. | přímý převod (IVR) |
| 12. | koalescenční filtry |
| 13. |
sušička |
| 14. |
cyklonový odlučovač |
|
|
TECHNICKÁ DATA
|
|
Maximální tlak *** |
Dodávané množství FAD* | Příkon |
Hlučnost *** |
Hmotnost kg |
|||
| Model | bar | m3/h | l/min | kW | db(A) | standard | se sušičkou |
vzdušník 500 l se sušičkou |
| MSM 16 | 8 | 153 | 2 550 | 15 | 67 | 313 | 362 | 588 |
| 10 | 139 | 2 310 | ||||||
| 13 | 112 | 1 872 | ||||||
| MSM 18 | 8 | 188 | 3 126 | 18,5 | 69 | 328 | 377 | 603 |
| 10 | 162 | 2 700 | ||||||
| 13 | 139 | 2 310 | ||||||
| MSM 22 | 8 | 223 | 3 720 | 22 | 70 | 344 | 393 | 619 |
| 10 | 193 | 3 216 | ||||||
| 13 | 167 | 2 784 | ||||||
| MSM 30 | 8 | 260 | 4 332 | 30 | 71 | 444 | 493 | - |
| 10 | 234 | 3 906 | ||||||
| 13 | 206 | 3 432 | ||||||
* Měření výkonu podle poslední edice normy ISO 1217, příloha C
** Hlučnost měřena podle normy ISO 2151: 2004 s použitím ISO 9614/2
*** Referenční pracovní tlak: 7,5 - 9,5 - 12,5 bar
